オリジナルケースにデジタル局発も入れる (その2)  To install the digital LO into the Chinese original aluminum case with receiver kit. (2nd)

二号機組立状況  The report of 2nd machine assembled

中国製エアバンド受信機キット用オリジナルアルミケースにデジタル局発も一緒に入れるという改造を行いました。 I had installed the optional digital LO circuit into the Chinese original case with the receiver.

f:id:nobcha23:20210726231850j:plain

The front panel of the 2nd machine





この改造の大まかなステップは次になります。Roughly listing for attempt issues.

  1. 中国製エアバンド受信機キットの組立 To assemble the kit.

    nobcha23.hatenadiary.com

  2. 改良改造、外部局発入力改造 To remodel for improvement and optional LO.

    nobcha23.hatenadiary.com

  3. スイッチ付きREをつかうデジタル局発、Arduino Pro Mini+Si5351aBOB To prepare LO circuit with Arduino Pro mini and Si5351a BOB.

    nobcha23.hatenablog.com

  4. SSD1306 128x32 OLEDでの周波数表示 To attach OLED display of 132x32 graphic.



f:id:nobcha23:20210726232000j:plain

Inside of the 2nd machine

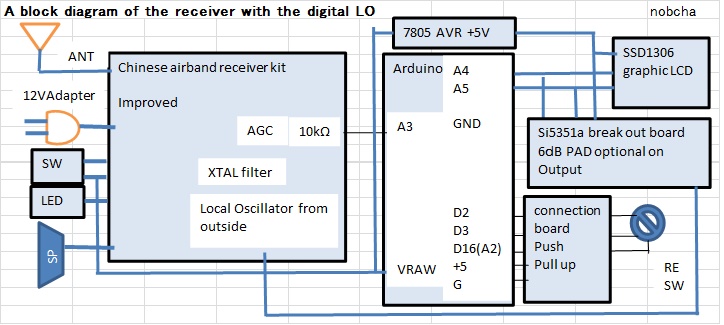

ブロック構成は次になります。

f:id:nobcha23:20210726232055j:plain

The block diagram of the 2nd machine

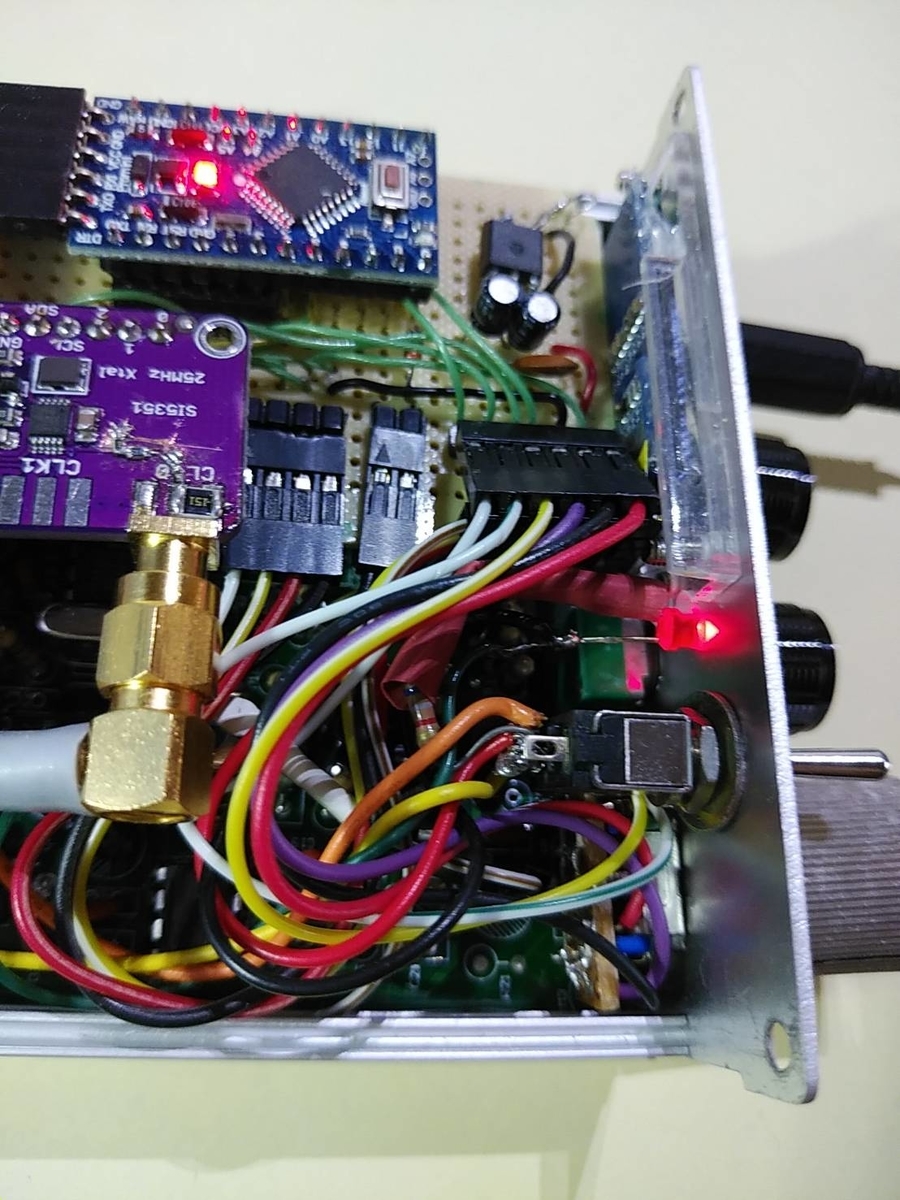

f:id:nobcha23:20210726232136j:plain

Lear side of the front panel



さて、現状の出来上がりレベルですが、次の問題点を抱えています。  Still remaining below issues.

  1. 感度が悪い。1号機はエナメル線コイルフィルタでしたが、2号機はプリントパターンコイルフィルタです。通過特性改善対策は行いましたが、損失が多いようです。また、2号機からクリスタルフィルターマッチングを行っており、これでかなり減衰するみたいです。

Worse sensitive. 1stis machine is composed of an enamel wire coil filter but 2nd machine is composed of PCB pattern coil one. I added the resistor for impedance matching so this causes much loss.

  1. ロータリーエンコーダーの反応が悪い。反応が良いようにベンバクストンさんの割り込みライブラリーを使いました。割り込み方式ではチャタリング対策必要と思ってRC入れたりしても改善せず。

Badly responding by the rotary encoder. I adopted Mr.Ben’s interrupt library. And also I added capacitors for avoiding chattering.



1号機が快調なので、2号機はとりあえずここでストップします。1号機も2号機もスケッチを改善したいところがあるので、まずはそちらを手掛ける予定です。

The 1st machine is under good condition and I will hold the above issues for while. I would like to edit Arduino sketch for improvement.



 スケッチはこちら
