外部局発入力改造   「エアバンドレシーバーキットの改造」 Remodeling for outsourcing of LO

ーーーーーーーーーーーーーーーーーー
amazoneやeBAYなどで売っている航空
無線用受信機キットを組み立て、改造
しております。キットの組み立て、調整、
そして受信周波数表示から、さらに一歩
進んでデジタル型局発の試作と局発
外部入力改造を行います。
ーーーーーーーーーーーーーーーーーー

キットの組み立て、調整、そして受信周波数表示から、さらに一歩進んでデジタル型局発の利用とそのための局発外部入力改造を行います。

ここでは外部局発改造について説明します。

回路図を見てください。

f:id:nobcha23:20190630142551j:plain

外部局発入力に改造

NE602周辺のC11,C14,D1,L6,R6を取り外します。

f:id:nobcha23:20190630152647j:plain

回路変更部分



C14両端子間をジャンパし、D1のところにEIコネクタを取り付けます。外部局発入力用BNCコネクタをケース背面に追加し、同軸ケーブルにEIコネクタヘッダをつけます。これで外部局発入力改造ができました。

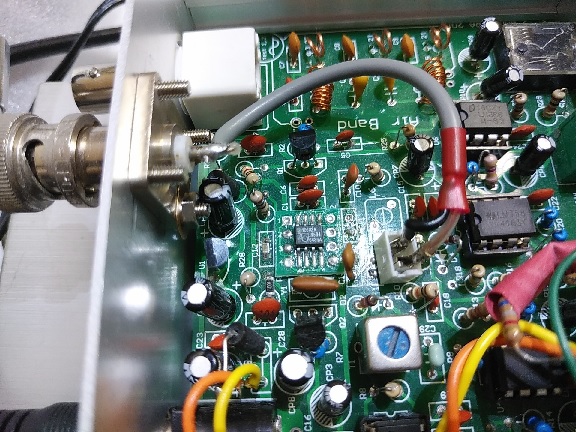

f:id:nobcha23:20190630152718j:plain

BNCコネクタへの配線





------------------------------------------------
I'm attempting to assemble, and
remodel for Chinese receiver kit.
To improve performance I would
like to add frequency displaying
and degital attended local ocsillator
modified.
------------------------------------------------



This time I will remodel the circuit for incoming of Local oscillator from outside.



To stop local oscillator and make input port of outside oscillator signal, I remove parts and modified circuit as above diagram.



To divert PCB pattern I added local oscillator incoming BNC port on the circuit board as above photo.



I prepared two kinds of oscillator outside.

The one is MC145163 pll synthesizer oscillator tuned frequaeny from original circuit.

This one is slightly narrow range.

The other is PIC controlled SI5351a based frequency source.

This one is very versatile as digital diaplay of receiving frequency with offset.



 Recently I had diverted PIC controlled SI5351a based frequency source into ARDUINO based controlling.



Airband receiver kit Airband receiver aluminum case





----------------------------------------------------

Finally I combined Arduino controlled Si5351a local oscillator with this kit.
