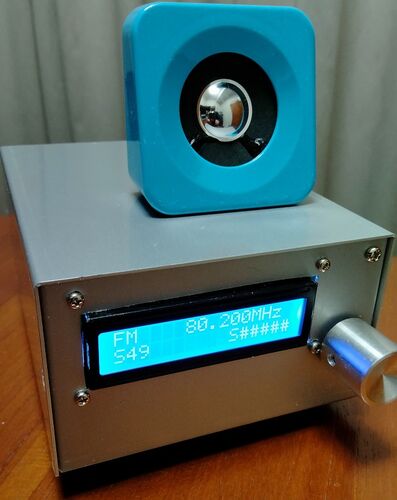

Jason kitsから売られるR909キットを組み立てました。 外観です。バックライトの関係で画面がわかりにくいです。 回路にはTA2003がタンデムで使われていて、局発はArduino nanoが制御するSi5351aです。RF部はR80V7と大体同じで、操作制御がArduinoという構成…

さて以前にも紹介しましたが、ATS-20 RADIO（SI4732 SSB-AM-FM HAM RADIO）の基板が登録されています。部品箱に部品類がそろっている方なら、面白いかも知れません。 ATS-20互換のベア基板 SOP部品のはんだ付け、Arduinoへのスケッチ書き込み（別に書き込ん…

R80 V8 may be coming soon in this month. I sent the mail which was related R80 V7 radio circuit. Then He replied that R80 V7 had been obsolete already and he would release new version in this month. V6 is configured by NE5204-NE602-MC3361-…

中國製エアバンド受信機の組み立て、改造に精を出しています。 自分でも机の脇で常時ワッチに使っているので,中國製エアバンド受信機キットの局発デジタル化は実用性あるとうぬぼれています。 一号機、二号機と作りましたが、二号機のロータリースイッチ＋プ…

Please refer YOUTUBE video. I could correspond to recover squelch function on R80 V6.0 airband radio. youtu.be As you know there is many issues of squelch function on R80 radio. All user would not use the squelch function to avoid mulfunct…

There are a number of cases on Chinese EC. I found the case just matched the R80 kit.It costs about USD10 with shipping on Aliexpress.Please take care of selecting the item because there are several lengths of the cases and L=110mm is popu…

このブログの案内です。 chitose6thplant.web.fc2.com youtu.be このブログでは航空無線受信機をキットを組み立て、改造すると言う技術的なことを各種取り上げています。 USD＄20ぐらいで売られているChinese Airband Receiver kitと呼ばれている［NE602＋MC…

まずはそもそも編。LTspiceを使って、386のミュート方法を試してみます。 中国製航空無線キットのオリジナルMUTE部をシミュレーション用に回路図入力しました。（プッツン音がひどいので・・） Original circuit 元回路では前段アンプLM358入力をダイオード…

Z_MIKLOAさんと言う方から「JRCデータシートにはMUTEのやり方解説がある」と教えてもらいました。RS-ONLINEからJRCのデータシートを引用します。 https://docs.rs-online.com/d4d0/0900766b8002dd96.pdf 3つ方式あるようです。＃２に＋電圧加える、＃8をGND…

中国製航空無線キットの組立と改良を手がけました。大きな項目は局発デジタル化とスケルチ切り替えMUTEフィーリング改善が注目点と思います。I'm thinking that the intensive points of Chinese receiver kit improvement are digitalized LO and better sq…
