中国製のエアバンドレシーバーキットを組み立てて、遊んでいます。



先のメールで紹介したWEBの中でも、結構な方が組み立てても動かないというクレーム?ヘルプメッセージをポストされています。



その中でトラブルシューティングのため主要ICのテスター電圧チェックのポストがありました。これは組み立てて動かないときの目安になりそうです。動いている基板の主要と言わず、ICとTRの電圧をテスターで測って表にまとめてみました。

 (実はデジタルテスターで測るというちょっと荒っぽいやり方は米国のBLOGで教えてもらいました。そしてそこの議論に参加しようとしたら、イタリアの人から全部のICの電圧を測ったのなら教えてよと言われ、このブログにしました。まあ、国際協力持ちつ持たれつです。)

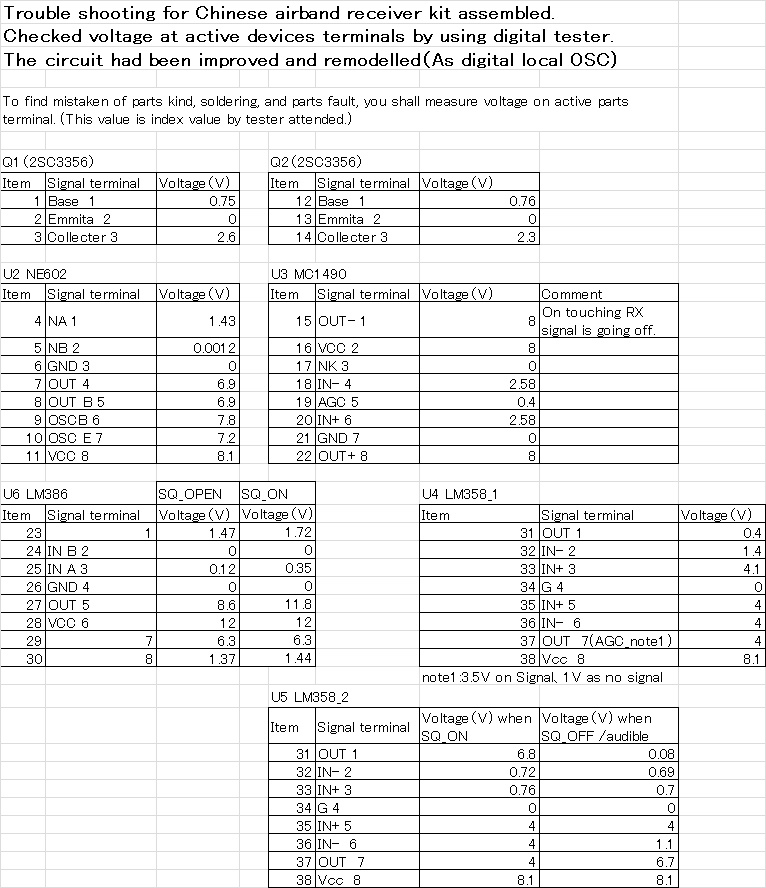

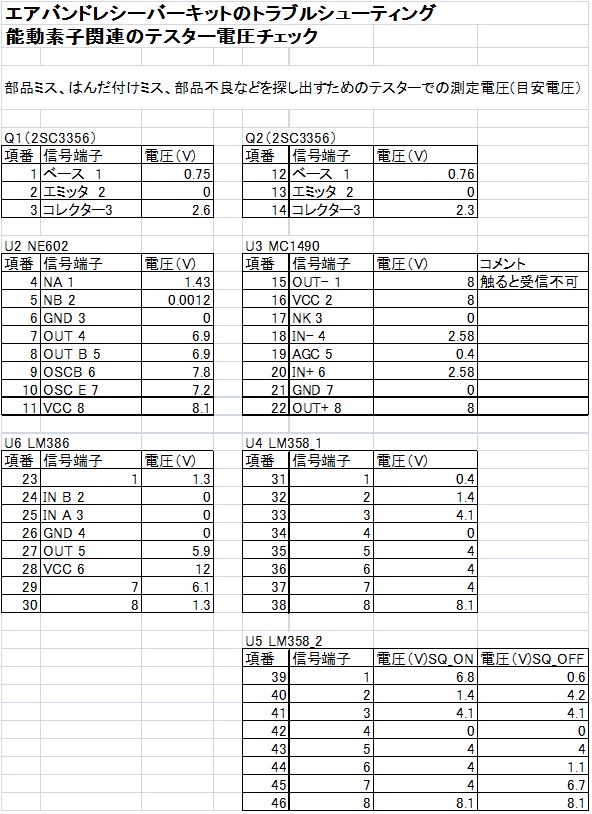

f:id:nobcha23:20191118223140j:plain

テスターで電圧チェック



------------------------------------------------
I'm attempting to assemble, and
remodel for Chinese receiver kit.
To improve performance I would
like to add frequency displaying
and digital attended local ocsillator
modified.
------------------------------------------------



I'm now assembling Chinese airband receiver kit and remodelling it.



As I introduced POST of "DIY Kit for Aircraft Band Monitoring", there are many person compliant with no working after assembled.



There was  a post which was handled IC terminal voltage check by tester. I thought that this was wll for trouble shooting. And I had measured every voltage of active parts as above list.

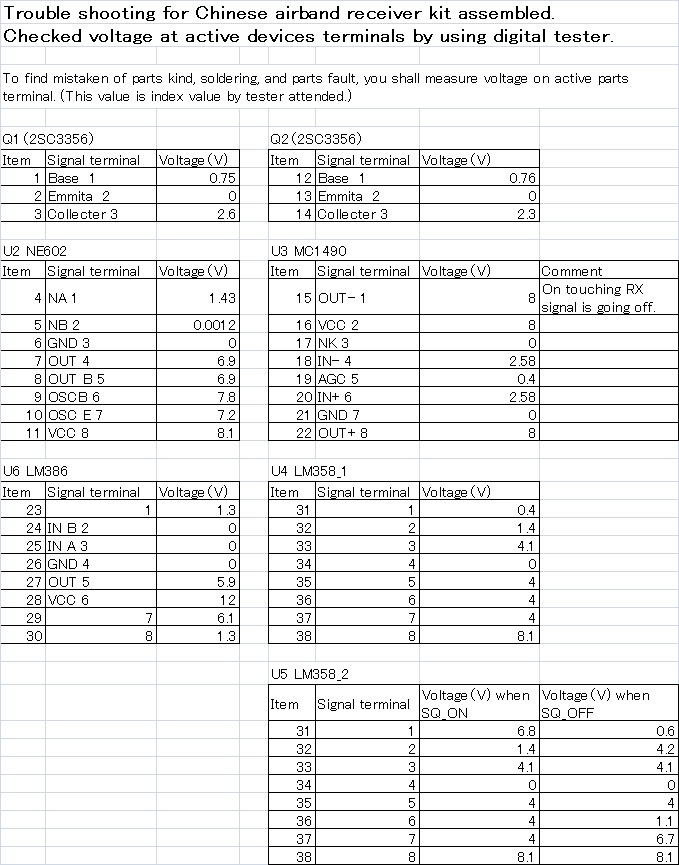

f:id:nobcha23:20191118223223j:plain

Check terminal voltage by digital tester

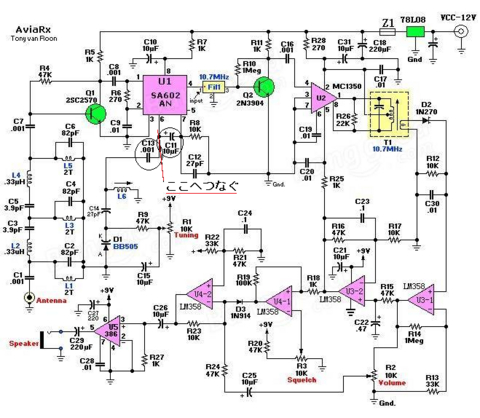

f:id:nobcha23:20190630142551j:plain

Circuit diagram
