エアバンドレシーバキットの組み立てから始まり、外部局発改造にきました。
元の回路の局発発振部を停止して、外部よりデジタル方式で信号を生成し、局発信号として注入します。
今回この試作シリーズでは調整用デジタル方式信号源として発振回路を手掛けました。
それをもう一歩改造し、局発信号源にもなる発振ユニットについて説明します。
1.電源投入時にSW1を押したままで開始すると、局発表示（発振周波数から中間周波数分の10.7MHｚ引いた値を表示する）が選べます。
2.SW1は周波数ステップルーレット選択になっていて、ロータリースイッチによる増減ステップとして1,10,100ｋHz、1,10MHｚが選べます。
3.SW3でルーレット選択できる周波数メモリー10ch分を用意しています。
4.SW2を押すと、その時の周波数をその時表示されたメモリーチャンネルに記憶させることができます。電源切っても覚えておいてくれます。
詳しいやマイコンプログラム開発については次のWEBで。

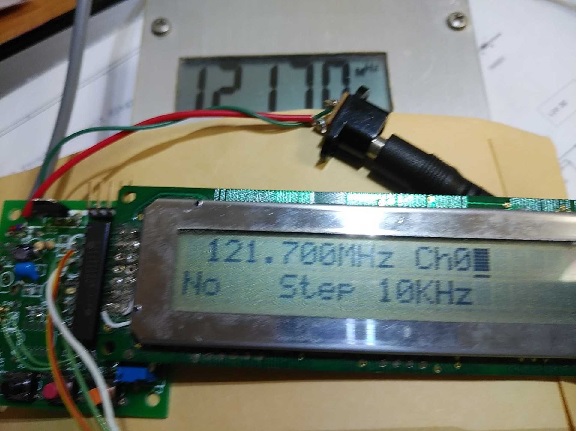

原発振モードでの出力周波数を自作カウンタでチェックしました。

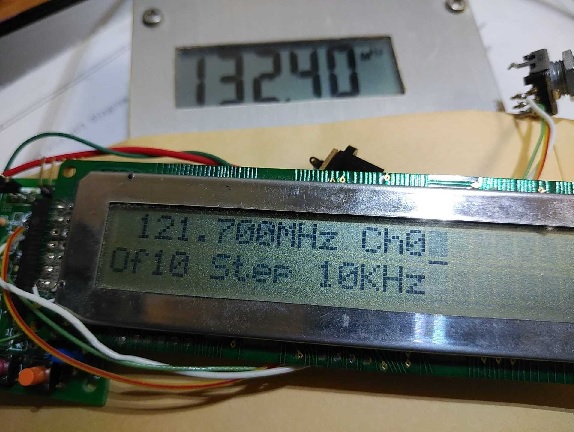

次に局発モードで発振させ、同じく自作カウンタで＋10.7MHｚであるかをチェックします。
調整用の信号源にもなり、局発にも使えるという、なかなか便利なものができました。
早速外部局発入力BNCコネクタにつないでエアバンドをワッチします。メモリーチャンネルに近辺周波数をセットしてあるので、SW2を押すと次々とチャンネルが変わり便利です。スケルチをデジタルで取り込み、スキャンするというアイデアもわいてきます。
