以前ホビー用スペアナGigaStを使用して、いまいち調子の悪いPCBパターンコイルのフロントエンドフィルタの調整を行いました。そして実装したコンデンサを基板上に倒すというテクニックで特性改善ができました。
In spring I had tried to improve pass band characteritics for PCB pattern style front end filter. And I found that to bend the capcitors effcted better characteristics for that.
最近RFワールドNo52を買って、nano VNAの取り扱いを勉強してみたので、その勢いをかってフロントエンドフィルターの特性をチェックし、特性改善テクニックを再現してみます。 Recently I bought the magazine of RF world for reading nano VNA articles. After then I had achieved experiment to measure junk parts dummys and homebrew dummys. With momentum I should try to check PCB pattern coil measurement.

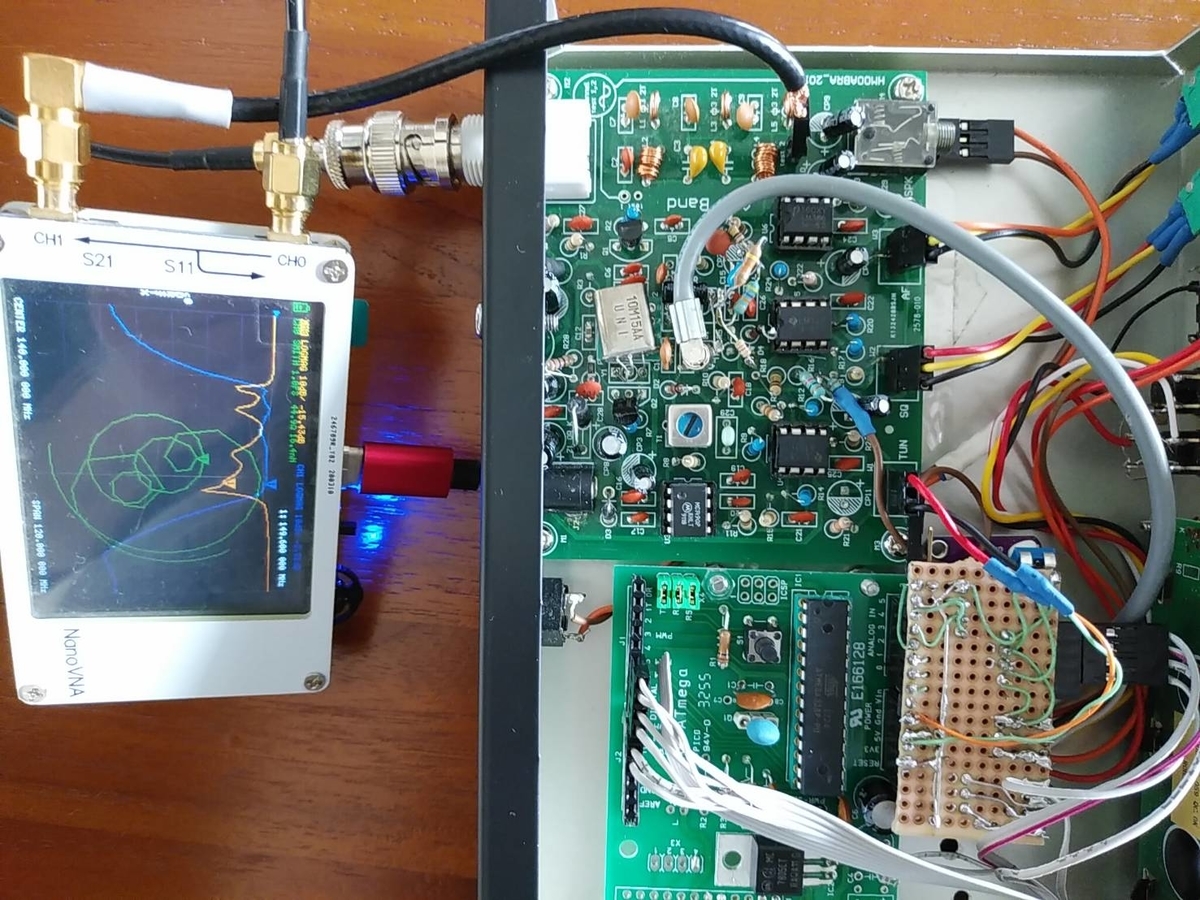

まずはエナメル線コイル方式のフロントエンドフィルタの特性をnano VNAで測ります。 At first I measured coil style filter as below.

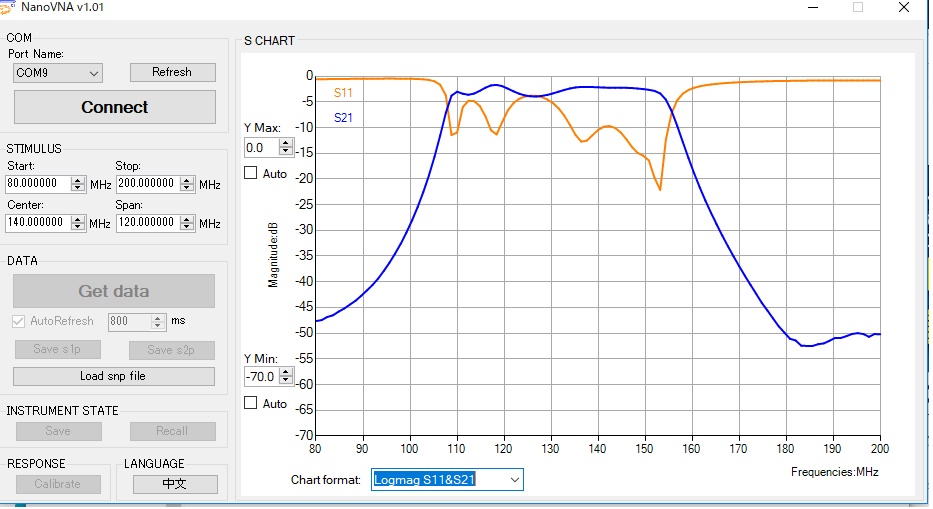

このような特性です。 It seems good responce.

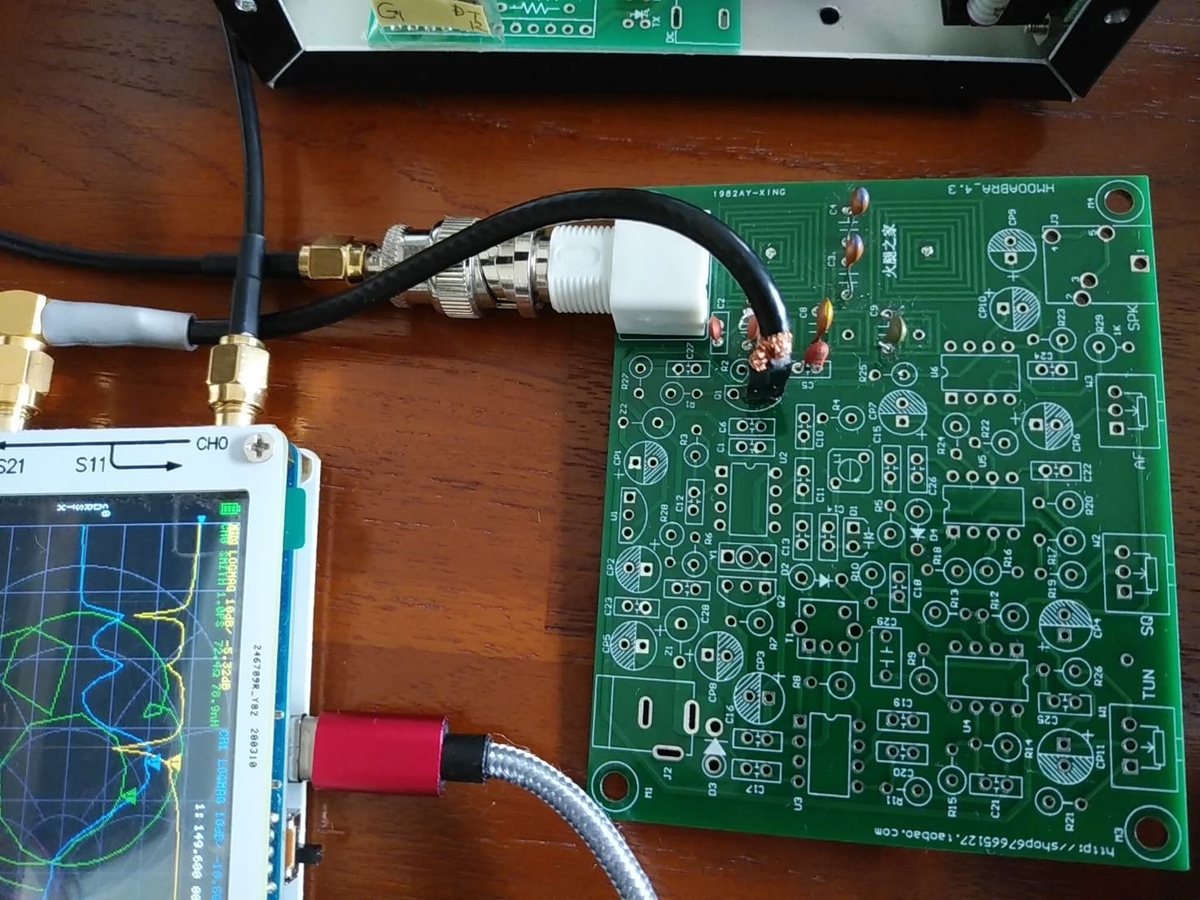

続いてPCBパターン方式のフィルタですが、まずはコンデンサは直立したままです。 Secondary change to PCB pattern coil as original capacitor installation as upright.

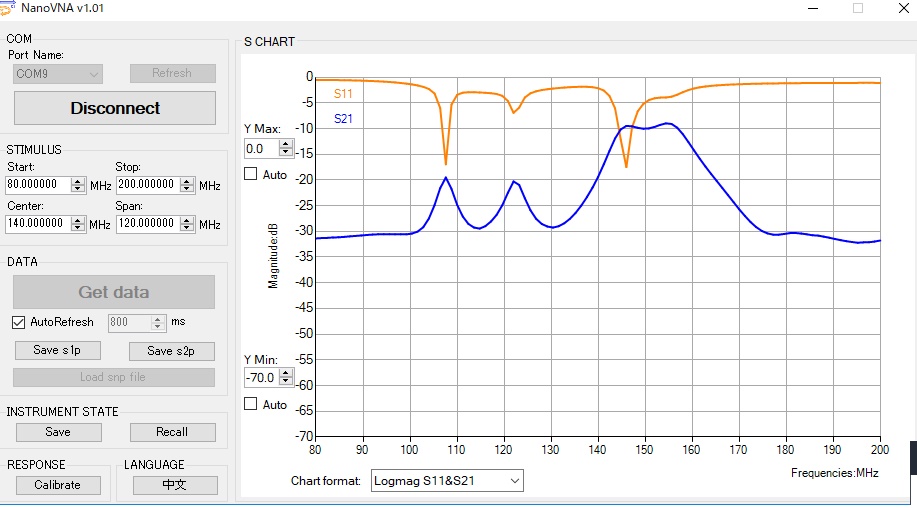

コンデンサー直立時のnano VNAによる通過特性。 It's bad.
続いてコンデンサーを倒します。

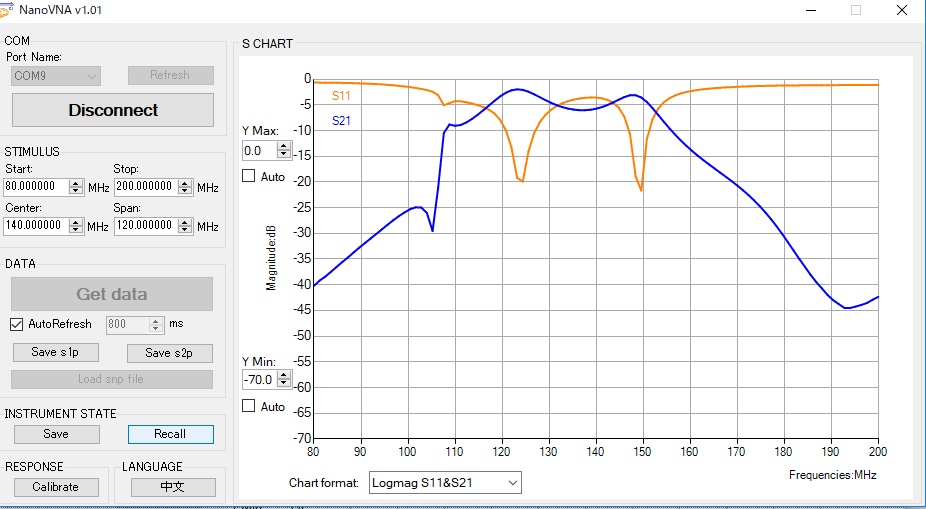

PCBパターンコイルの上にコンデンサーを倒した場合の特性です。 It runs better as bent capacitors.
nano VNA使って、アマチュア無線家得意のトライアンドエラーで特性が悪いと言われたPCBパターンコイル方式の特性改善ヒントが発掘できました。
The nano VNA is good weapon for amatuers try and error aproaching.
|
