キットではプリント基板パターンコイルフィルタの同調用コンデンサーは固定です。
それも２ｐFと４7ｐF（回路図は43ｐF)です。
For this kit tuned capacitor is fixed and such value are 2pF and 47pf (on circuit diagram
they are 43pF but actual parts are 47pF)
エナメル線空芯コイルフィルタの場合はコイルを巻き間隔を伸ばしたり、縮めたりとできましたが、固定パターン固定コンデンサでは手が出ません。
When enamel wire style filter we could tune by spacing for coil each wire or reducing
coil wire separation. Nevertheless fixed pattern coil could not be tuneed by such technic.

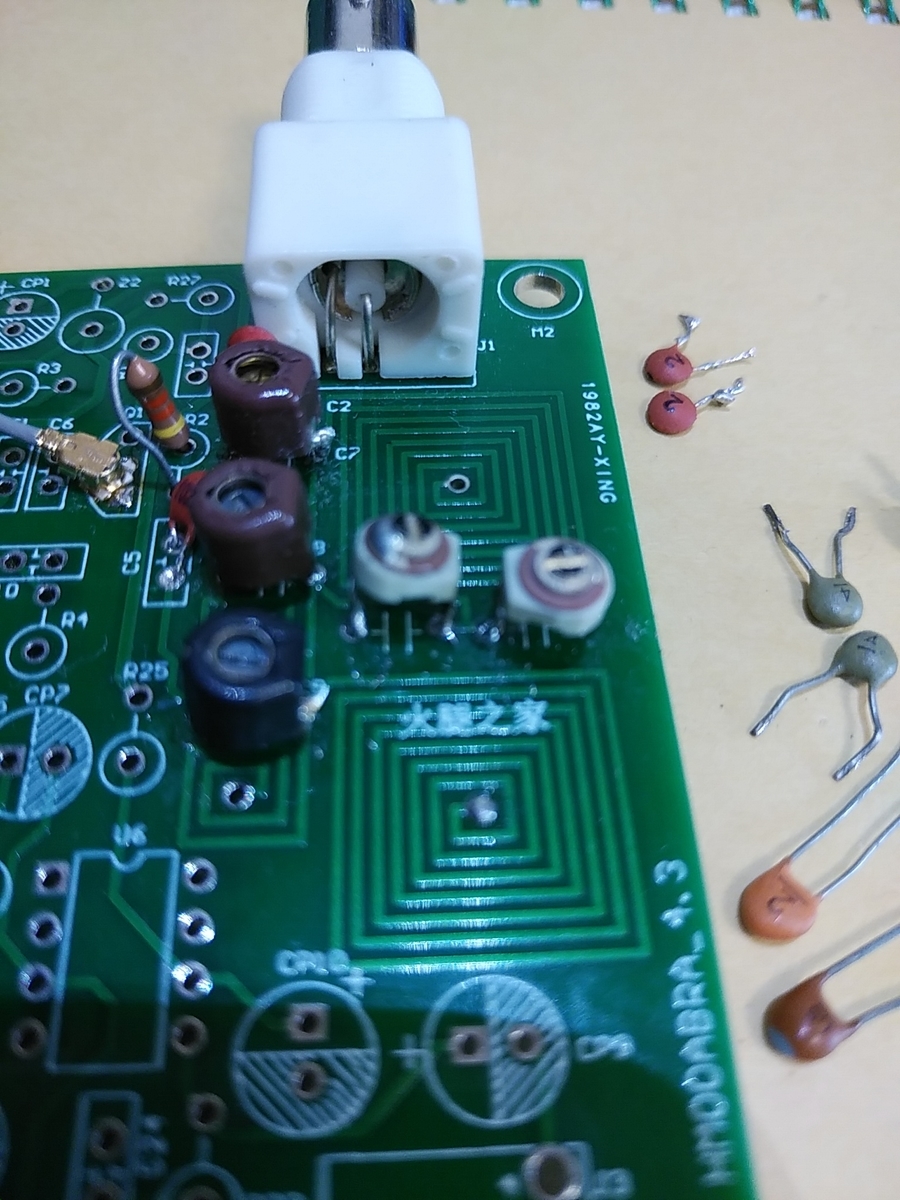

そこで、部品箱から可変コンデンサーを見つけて、入れ替えてみました。
２ｐFの替りに最大８ｐF、４７ｐFの替りはMAX６０ｐF(茶）とMAX１００ｐF（黒）です。
So I just change fixed to variable capacitors. I changed from 2pF capacitors to 8pF variable capacitors and from 47pF to 60pF variable capacitors(brown colored) or
100pF variable capacitors(brack colored).

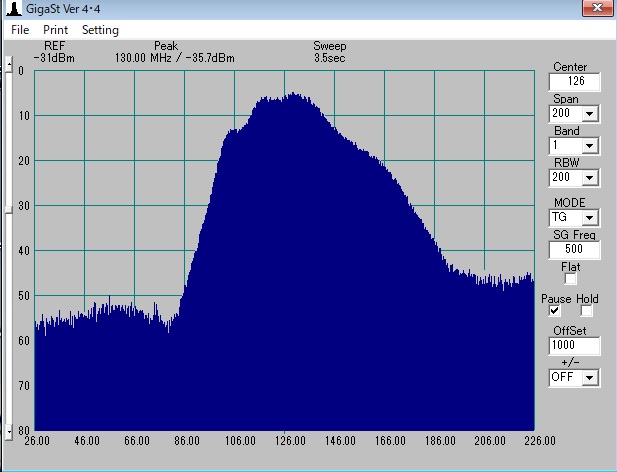

中心周波数はC8の影響が大きい。C3とC4が帯域幅に影響。
Center frequaency is much depending on C8 value and C3 and C4 are effecting bad width.
可変コンデンサーに変えて調整する前はこんな二本角の特性だったので、ずいぶん改善しました。プリント基板コイル型の基板の方が感度が低いというようなコメントどこかで見ましたが、確かにその通り。
At first it is below of non flat nature. And I could improve some on this filter. There were some comments on WEB page as printed circuit style filter was much worse than enamel coil style. I think that it was true.
（回路図では43ｐFで実際来た部品は47ｐFだった）
ところで、エナメル線コイルの時の特性は次です。参考まで。
BTW there is enamel coil style filter characteristics below.
=====================

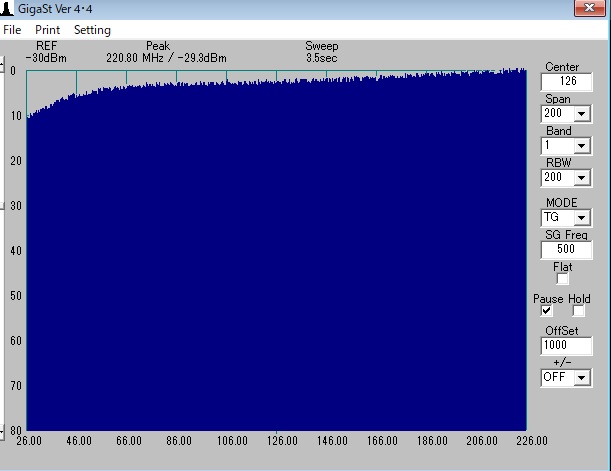

この後、可変コンデンサーの設定値をLCメーターで読み、固定コンデンサーに変えるとともに、固定コンデンサーを基板パターン上へ倒すと特性改善することに気が付きました。詳しくは次をどうぞ。
