最近AliExpressから部品を買ったためか、「お好きなもの紹介メール」でPLL方式局発で構成されるエアバンドレシーバーキットの紹介を受けました。ネットサーフィンすると、套件之家（Sweat house）と言うところが開発したものらしく、品種があり、7セグメントLED4桁の周波数表示とか、LEDを一桁四段に並べてBCD表示するという荒業の構成とかの二種類があります。（実はPCBの版でまだ種類があるようです）PLL局発はPIC16F648Aで制御されるとありますが、シンセサイザのチップや発振器は不明。PLL部はBOB(Board on board)で、既半田部分の回路図は提供されないとあります。サイトにより説明がちょっと違っているのはご愛敬です。実装された基板の版表記から推定すると次の４種類が流通しています。(R60というのがシングルスーパー、R80がWスーパーのようです。）
I received the mail from Ali Express for newly introduced PLL-controlled airband receiver kits. Depending on such information, I had searched similar products and found 3 kinds of models.
Referring to photoes of those there are 4 kinds of PCB types as below.
HM00ABRC_6 Wスーパー 回路構成：バンドパスフィルタ + 高周波アンプ + NE602 + MC3361 + TA7640 + LM386
二次周波数変換、1中間周波数10.7mhz、2中間周波数455khz 最新モデルみたいです。7セグLED
Double super, configuration: Band pass filter+AMP+NE602+MC3361+TA7640+LM386, 1st medium frequency=10.7MHz, 2nd medium frequency=455kHz 7-segment LED
HM00ABRB_5 シングルスーパー 回路構成：バンドパスフィルター+高周波アンプ+ NE602+ TA7640中間周波数増幅+ LM386、
スーパーヘテロダインAMレシーバー、単一周波数変換、中間周波数10.7MHz。7セグLED
Single super, configuration: Band pass filter+AMP+NE602+TA7640+LM386, 1st medium frequency=10.7MHz, 7-segment LED
HM00ABRC_5 Wスーパー 回路構成：バンドパスフィルタ+MC13135+LA1260+LM386，二次周波数変換、1中間周波数10.7MHz，2中間周波数455khz。4LEDでBCD表示4桁
Double super, configuration: Band pass filter+AMP+MC13135+LA1260+LM386, 1st medium frequency=10.7MHz, 2nd medium frequency=455kHz 4 LEDs BCD display
HM00ABRB_4 シングルスーパー 回路構成：バンドパスフィルター+高周波アンプ+ NE602+ uPC1018中間周波数増幅+ LM386、スーパーヘテロダインAMレシーバー、単一周波数変換、中間周波数10.7MHz。4LEDでBCD表示4桁
Single super, configuration: Band pass filter+AMP+NE602+uPC1018+LM386, 1st medium frequency=10.7MHz, 4 LEDs BCD display
で、この受信機キットは丁度このブログで試作を紹介している改造型受信機と狙いは似ていて、局発をデジタル化し安定することにあるとおもいます。しかし、一点大きく違っているのはこのブログ試作では局発安定に伴い、更に狭帯域化で安定化を追求しています。なので、今回紹介の受信機PLL局発ステップが100ｋHz（100・10ｋHzステップらしい。コメント追記あり。）であり、中間周波数フィルターがセラフィルでICAOの25ｋHzチャンネルセパレーションルール（ニューヨークやロンドンではさらに8.3ｋHzになっているらしい）なので、大雑把な受信モニターに徹しているように思います。
These machines design concept is similar with my remodeled on this blog but there is utterly difference for intermediate frequency band range. I'm persuading better stability and higher sensitivity.
Their selection for ceramic filter and 100kHz channel separation is undemanded against my object.
PLLがどんなもんなのか興味がありますが、局発設定が100ｋHzセパレーションというのではいまいちなので、買うかどうかは思案中です。
その後ネットサーフィンして「AIRBAND RADIO]というサイトで紹介されているエアバンド受信機群（メーカー製、プロ用、キット類）の中にRamseyエレクトロニクスのAR2と言う機種（キット）があるのを知りました。基板構成がメイン基板に操作受信表示基板を直角に付けていると言うスタイルからして、かなり似ています。また局発もPLLを方式だということです。ただし、中国製基板の方は局発部がBOB(基板上に別回路基板を重ねる）スタイルになっているのはちょっと違うようです。マニュアルがリンクされていますが、残念ながら回路図部分のページが脱落しており、どんなPLLか不明です。
ーーーーーーーーーーーー追記＠20210109ーーーーーーーーーーーー
その後Aliexpressで見ていたら、新しい出品でPLLのステップが100ｋHzと10ｋHzという写真が出てきました。また、PLL制御のPICマイコンの名称も違ってきたようです。

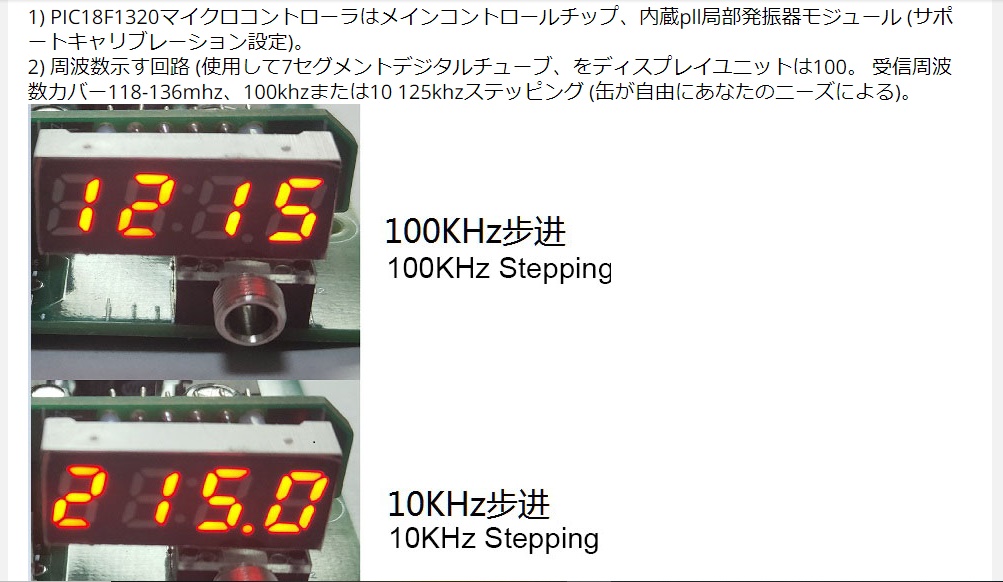

LEDは4桁なので、10ｋHzモードになったときは表示が1桁ずれて例えば121.5MHｚ－＞215.0MHｚとなる荒業です。
Youtubeを見ていたら、IMSAI Guyさんと言う方が、R80キット組み立て作業のビデオを配信されています。
#717 Aviation Air Band Radio Receiver Kit R80 - YouTube
コメント返信の中でイムザイさんはステップ周波数の問いかけに対し、100ｋHzと回答されています。推定ですが、キットのバージョンでステップが100／10ｋHzに切り替わってるのかもしれません。更にシンセサイザの基本参照周波数とかプリスケーラとかを想像するとVCOの発振精度設計からしても10khz以下ステップはシンセサイザチップはプリスケーラ内蔵のデュアルモジュラスでないと設計上難しいかもと思います。
下記0827追記にあるように、このキットを手掛けられたkonさん情報ではPLLはSi5351a互換チップのようですので、周波数はPICマイコンにていかようにも設定できると思われます。
ーーーーーーーーーーーー追記＠20210728ーーーーーーーーーーーー
イムザイさんがお持ちのR80組み立て説明書がGITHUBで紹介されています。
回路図もついていますが、PLL局発部はBOB接続表記になっており、シンセサイザーの詳細は不明です。下記0827追記にあるように、このキットを手掛けられたkonさん情報ではPLLはSi5351a互換チップのようです
ーーーーーーーーーーーー追記＠20210827ーーーーーーーーーーーー
このキットを手掛けられたkonさんのWEBは次です。
-----------追記 2021.10.10-------------------------------
その後、物は試しとR80を買って組み立てました。
中国から配達されて来る間、R80の回路研究をしていました。
その後キットが到着、やっと組み立ててテスト中です。
第一印象ですが、強力信号受信時でも音声にノイズが乗っていて耳障り。
また、スケルチ不安定でプツプツ入り切りするため、スケルチは使い物になりません。
しかし、感度が良好。スケルチつかわず、待ち受け時ノイズと音声がノイズっぽいのを我慢すれば安定待ち受け受信に最適。やっぱり、局発がデジタル化安定なのはグッドです。
何か、改良改造できないのか、検討したいと思います。
-----------追記 2022.9.18-----------------------------
R80 V6はアルミニウムの既成ケース入れて、使ってます。感度が良く、選択度もよいのですが、スケルチが誤動作します。あんまりうるさいのでハイカットフィルタを入れました。少しマシ。
受信表示LEDが結構信号に応じうまく点灯しています。この駆動信号をとりあえず借り、LM386のMUTEへ入れるというスケルチ改造しました。完全にMUTEできないので、わずか雑音が残りますが、待ち受け時は少し静かになり、格段に進歩しました。
