Finally, I had finished assembling the kit. There is remaining much noise in spite of receiving the signal. So I had been worried that there were some issues.
The squelch is unstable and the squelch will close when the strong signal is coming.
There is still sounding when the volume setting being 00.
As the channel step is 10kHz, to listen xxx.475MHz we shall set xxx.480 or xxx.470 MHz.

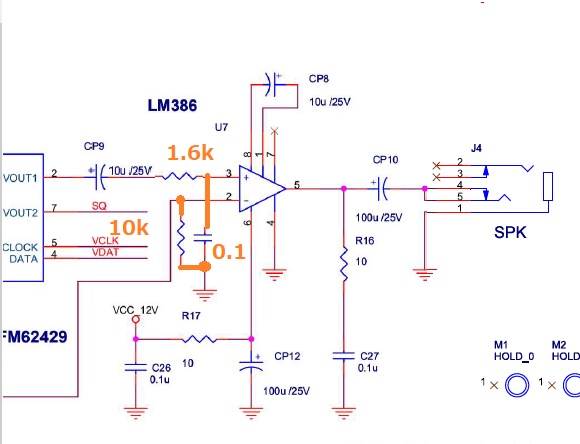

To get soft sound, I added a high cut filter(1.6kΩ+0.1uF) on the audio line of LM386 input. It affected well to reduce noise. Changing ceramic filter to crystal filter is also reducing noise.
To stabilize squelch, I added 10uF on the SCAN signal line, but it does not affect so much.

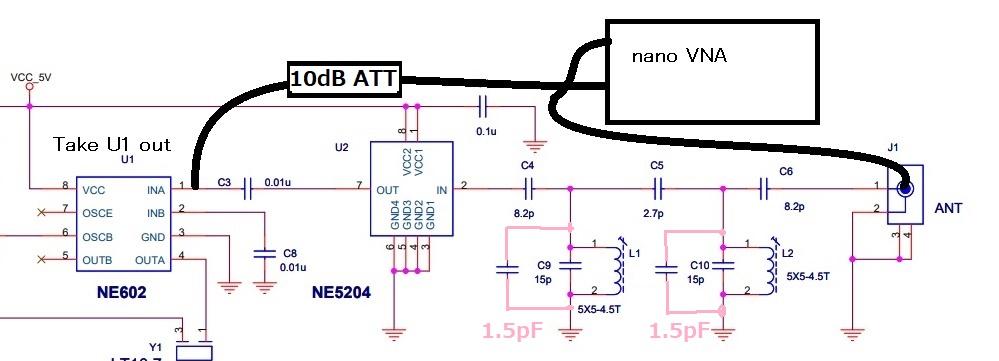

Depending on nano VNA I adjusted the front end filter. Adding 1.5pF with at 15pF resulted in better sensitive

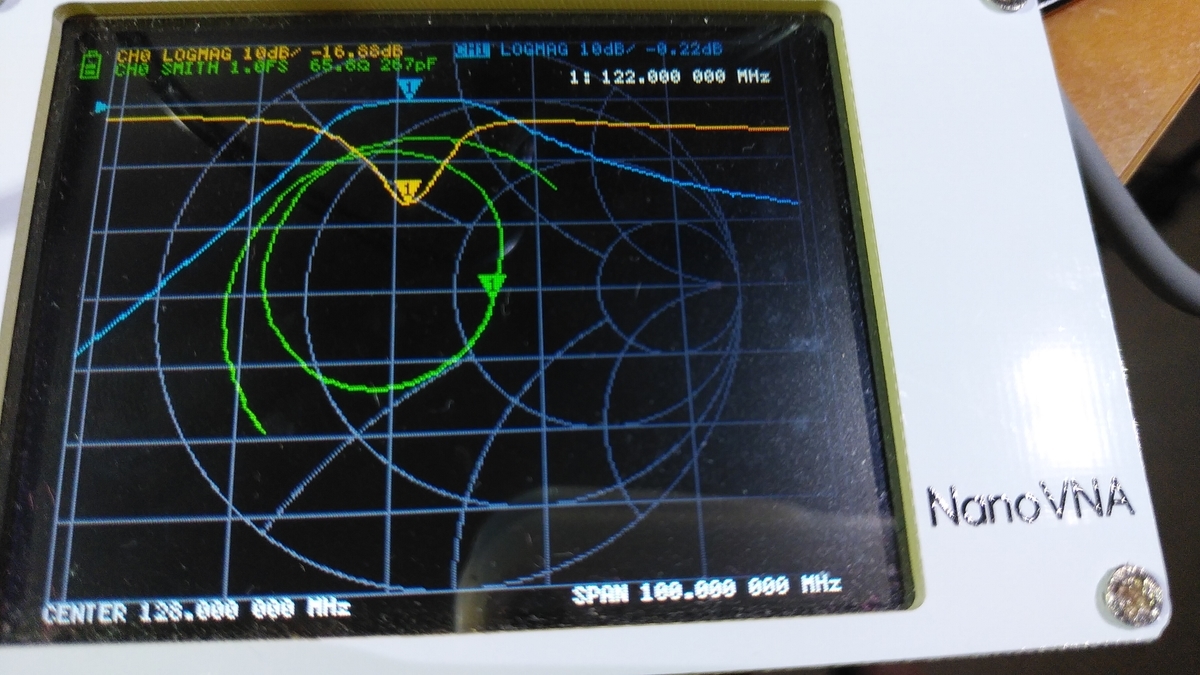

Green trace: CH0 impedance of smith chart
Orange trace: CH0 reflection
Blue trace: Passband characteristics
This receiver is useful for waiting for strong signals with a deep squelch.
Thanks, IMSAI GUY for your introduction on how to assemble and adjust by YOUTUBE.
-----------------------------------------
やっと組み立て終わりました。信号受けてもノイズだらけで、誤動作かと心配しました。
スケルチのON/OFF不安定で、更に強力電波を受けると誤動作してしまいます。
音声ボリウムの設定を00にしても音が出ています。
周波数設定は10ｋHzステップなので「xxx.475kHz」チャンネルを聞きたときは上下5kHzのどちらかに合わせます。
セラミックフィルターをクリスタルに変えました。でもクリスタルフィルターはナローバンドFM用で15ｋHz帯域あるので5kHzずれても受かります。
次に簡単にできる改良対策を施しました。まずは、音声信号入力部にハイカットフルタ―入れノイズ減らしました。シャー音が少し低減。
更にセラミックフィルターをクリスタルフィルターに替えたらわずかノイズが減りました。
「ノイズ除去 --> ハイカットフィルター「1.6kΩ+0.1u」で聴感改善」
Youyube https://youtu.be/X3CAl2HwgnE
スケルチがバタバタしないようSCAN信号のPIC受けポートに電解コン入れたがあんまり効果なし。
「スケルチ安定化 --> X SCAN信号を積分10μF -->プツプツの頻度減るが取り切れない」
nano VNAを利用し初段フィルターを調整しました。これで結構感度が上がりました。
「初段フィルター帯域特性改善 --> 1.5ｐＦ追加 118MHzー1ｄB 138MHｚー3.0ｄＢとなる」
緑 trace: CH0 のインピーダンス
橙 trace: CH0 反射
青 trace: 通過帯域特性
なお、R80組立や調整についてkonさんから情報をいただきましたことに感謝します。
-------------------追記 感想 apendix myfeeling--------------
感想を付け加えておきます。「強い電波の待ち受けなら安定度良く、ノイズ我慢で何とか使える」
「感度が良いのにノイズまみれ復調音なのでスケルチ開放待ち受けでは疲れる」
「超強力電波でスケルチが入ったり（聞こえなくなる）する。」
「2_00でボリウム絞っても音声消せない」
I had compared R80 with 1st machine of remodeled Chinese kit（Degital LO）.
Items sensitivity clearness operation squelch stability
R80 〇 ▽ ▽ ▽ 〇
analog LO Chinese receiver kit
1st machine △ 〇 〇 〇 〇 remodeled digital LO
Original LO △ 〇 ▽ ✖ ✖
