How to improve squelch feeling for Chinese air band receiver kit 中国製エアバンドレシーバーキットのスケルチフィーリング改善

This article is re-edited from the former post.



The pop sound is coming out when the squelch is on/off. AGC voltage and squelch volume tuning voltage are compared by LM358 and the circuit is muting RX sound signal at LM386 input nevertheless LM386 is active. Then a signal is faded but Pop noize is generated.

This idea was coming from Mr.Chiba of ITEC electric LAB. He had introduced this idea in CQ ham radio magazine in Nov 1992. For the shake of squelch going, it lets LM386 eliminate amplitude by a de-biassing amplifier. This forces LM386 output signal to be fully choked.

Recently I found R29 being 1k well depending on LM386 lot. Formerly I used 47k. If you confront squelch malfunction, please check this value.

 Please check the real sound on YOUTUBE below.

youtu.be



f:id:nobcha23:20210612212929j:plain

Original circuit

ーーこのブログポストは以前に書いた内容の修正版です。



中国製エアバンドレシーバーキットのスケルチフィーリングですが,切り替え時にぷつぷつとうるさいです。回路図をみると、AGCスケルチボリューム電圧をLM358で比較し、LM386入力信号をダイオードでクランプしています。


ダイオードでクランプし信号を消すとともに、DCバイアスも影響受け、後段のLM386は生きているので、DCバイアス切り替えノイズが増幅されぷつぷつと言うのだと思います。静かにワッチし、交信有ったら聞くための機能ですが、切り替えあるたびプッツンではいまいちです。



業務用無線機ではどうなっているかと調べたら、アナログスイッチを使うようです。DCバイアスに影響与えず、信号だけをON/OFFするようになってます。



何か対策ないかと思っていたら、1992年CQ HAM RADIO別冊トランシーバー製作入門にアイテック電子の千葉さんのアイデアが記載されていました。信号をON/OFFするのではなく、スケルチ信号でLM386の増幅機能を止めようというものです。スケルチ信号でアンプ動作を止めようというものです。この方式では信号時(受信信号なしAGCがL)には出力がなくなり、音が出ません。


また復旧時は周辺バイアス電圧の積分回路(電解コン)で立ち上がりが遅れるためだろうと思いますが、ポップ音は出ません。ふわっと音が消え、ふわっと交信信号が浮かび上がるというスケルチフィーリングになりました。回路改造ですが、LM358の入力端子入れ替え(パターンカット)バイアス回路変更(RC追加変更)が必要となります。



回路図は次の通りです。実際の音の感じはYOUTUBEでチェックしてください。

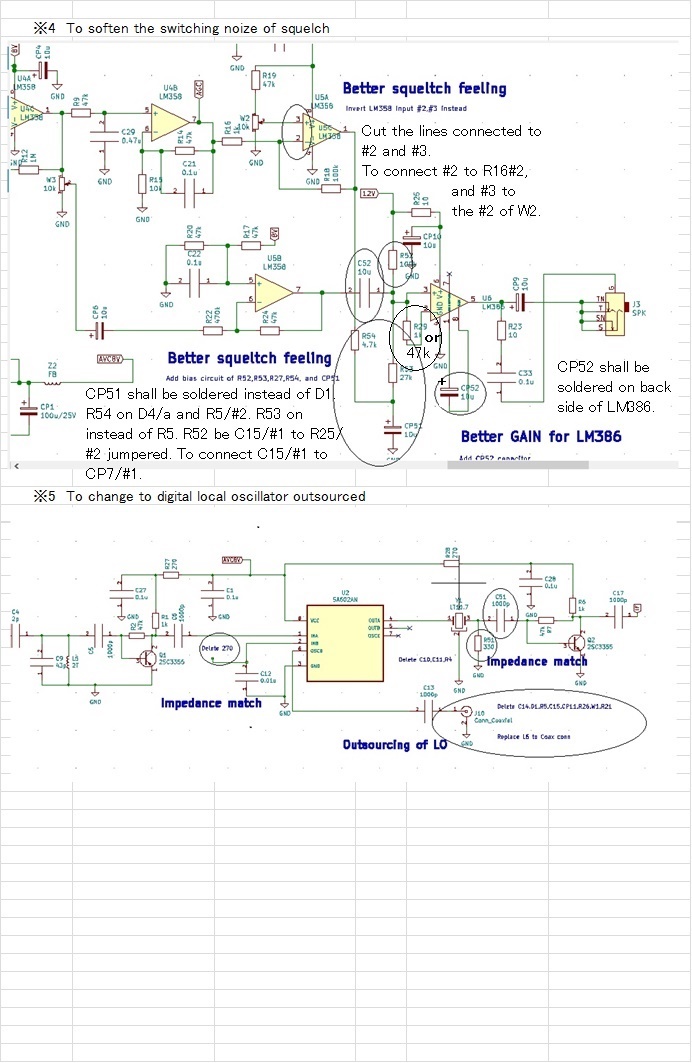

f:id:nobcha23:20210612213154j:plain

improved squelch circuit

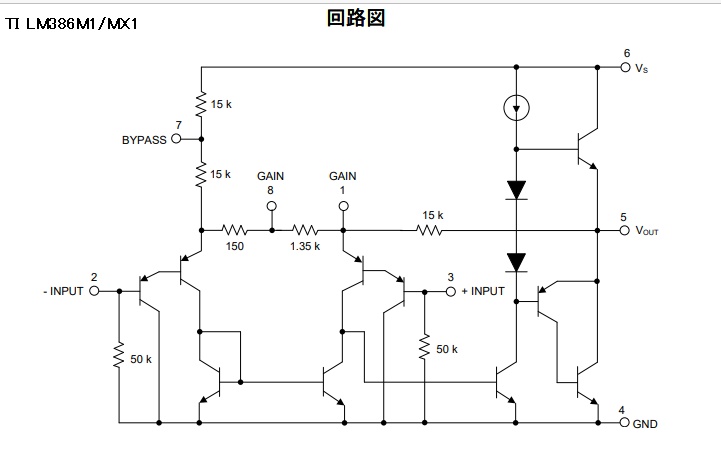

 LM386 circuit inside is below. LM386の内部回路図です。

f:id:nobcha23:20210612221511j:plain

LM386

I resumed the voltage list of each active node. When you are caught in trouble, please refer to find a solution.

また中国製エアバンドレシーバーキットのアクティブノード目安電圧リストを作りました。スケルチOn/Offでの値を入れましたので、トラブルシューティングにお役立てください。

f:id:nobcha23:20210612221934j:plain

トラブルシューティング用各端子電圧リスト



フロントエンドのコイルがエナメル線で可変コンデンサーになっているキット(かなり前のモデル)がまだ売られています。(2023年2月)
