The R80_V6 is controlled by a PIC18F1320 microcontroller, but the source code is not open.
The R80_V6 boasts exceptional sensitivity, rivaling that of a handheld scanner. However, there are issues with the frequency display and operability, and the squelch is lacking.

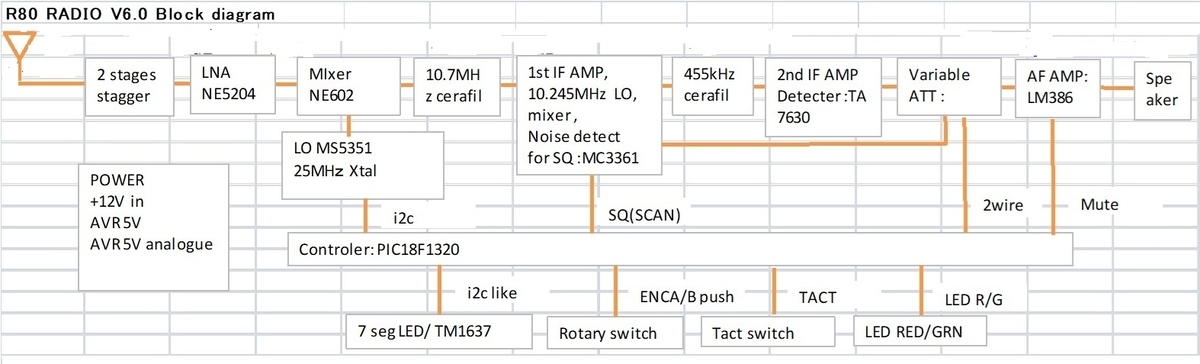

R80 Block Diagram
So, an Europian colleague told me that he was using the RF section of R80 and replacing the microcontroller with an Arduino clone, instead of the PIC microcontroller. Arduino + OLED, "The squelch is lacking," so I am asked for advice.
The reason for the "squelch being lacking" is that it uses a noise squelch, which malfunctions on airband. The R80 uses the MC3361 noise squelch, likely due to its design primarily for FM reception using an FM chipset.
The noise squelch is effective in FM mode, but in AM mode, strong incoming signals cause signal distortion, increasing noise and causing the squelch to malfunction. The squelch activates not only when there is no signal, but also when a strong signal is received. On airbands, the squelch closes when a strong signal is received when the plaina are passing overhead, which makes it inconvenient to use.

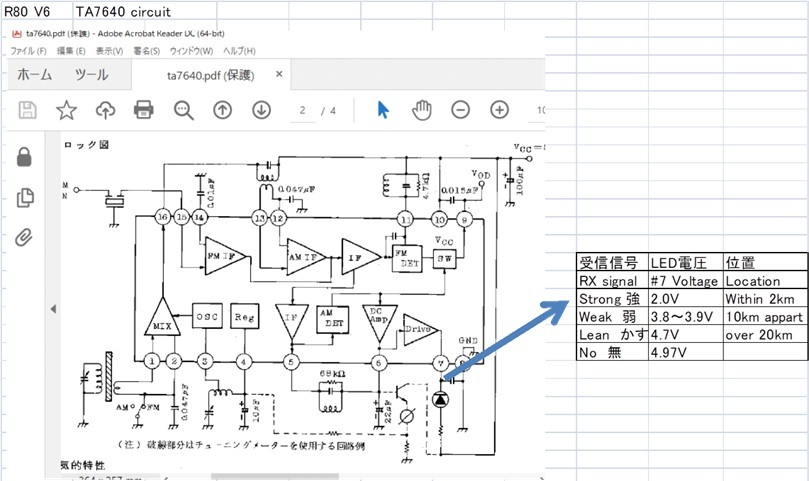

So, as an alternative, you can achieve a stable squelch by using the TA7640's S meter output. My machine achieves a stable squelch by pulling an LED signal and modifying it to choke the LM386.
So, when asked for advice on how to enable squelch on an R80 Arduino clone, I suggested using the TA7640's S meter terminal or LED terminal to sense the ADC.
By the way, my squelch modification for the R80 is actually quite easy. I connected the TC7640's LED terminal to the LM386 input via a resistor. When there is no received signal and the LED is off, current flows into the LM386 input, choking the circuit.
BTW I reedited R80 manual.
R80V6.の制御はPIC18F1320マイコンですが、ソースはオープンではありません。
そのR80V6の出来ですが、感度抜群でハンディスキャナに迫る耳の良さす。しかしながら、周波数表示と操作性に難あり、更にスケルチいまいち。
そこで、RF部を生かし、マイコン部分はPICマイコンの替わり、Arduinoでクローンを作り入れ替え中とのお話がEUの人からやってきました。Arduino＋OLED、「スケルチいまいち」どうするかの相談。
それで何で「スケルチいまいちか」と言うとノイズスケルチを採用しており、エアバンドでは誤動作します。R80はFM用チップセットを使うFM受信主体の設計からなのか、MC3361のノイズスケルチを使っています。
FMモードならノイズスケルチは有効ですが、AMモードだと、受診信号が強力になると信号が歪み、ノイズが増加しスケルチが誤動作します。無信号時だけでなく、強力信号でスケルチが入ります。エアバンドでは上空通過時の強い信号でスケルチが閉まるという使い勝手の悪さ。
そこで、代替え策ですが、TA7640のSメータ出力を使えば、安定なスケルチができるんですよ。
それで、R80のArduinoクローンでのスケルチ対応のアドバイスではTA7640のSメータ端子あるいはLED端子をADCをセンスするのが良いでしょうと言う回答にしました。
ところで、当局のR80スケルチ改造はかなりイージーです。TC7640のLED端子を抵抗でLM386入力につなぎました。受信信号無し時、LED消灯時に、LM386入力に電流を流し込み、回路動作をチョークするようにしてあります。
今更ながら、R80の取扱説明書ですが、参考まで。
和文：http://chitose6thplant.web.fc2.com/AB/R80/R80_manual_v1_copy.pdf
英文：http://chitose6thplant.web.fc2.com/AB/R80/R80_E_2_copy.pdf
ワタシが買った4ー5年前は3千円ぐらいでしたが、今は1万円以上します。
