Si4732とSi5351aの組み合わせで航空無線受信機を作ってみようと思っています。
今までのところ、中国製エアバンド受信機基板キットを組立て、改造し、デジタル化局発受信機ができました。なかなか使い勝手良いので、これをもとに中間周波数以下をSi4732へと置き換える検討をすることにします。
その検討用に丁度良いのではないかと思いSi4732基板を買いました。--そして思いのほか、簡単にいかず、嵌りました。
To study to make up the airband receiver of Si4732 I bought a Chinese Si4732 all band receiver kit. I had completed the Chinese receiver kit optionally with digitalized LO. Si5351a + analog receiver is fine. Next step to divert this LO I could combine Si4732 with it converting the frequency of 120MHz band to 10.7MHz IF on Si4732. --- Unfortunately, I had stacked not to operate this SDR radio.
いつものような中国から買うキット類と同じで説明書類は何も同梱されていません。また、一番安いセットで買ったため、何らかの組み立て説明がないとどこから手を付けてよいのかわかりません。何か説明が欲しいです。
キット内容ははんだ付けされていない同梱部品としてスイッチ二個、グラフィック液晶、Nanoのリセットスイッチです。これだけはんだ付けせよとのことでしょうが、動かないことも考え、回路図説明書は欲しいです。（これら部品だけではなく、nano基板の電源以外もはんだ付けする必要がありました）
ところで、アマゾンやeBAYでははんだ付け済基板やキットからケース入りで売られているものもあります。それが組立結果ならと、ケース入りの機械の情報を集めました。それらの情報や写真からしても基板のみとケース入りはどうも同じ設計のようです。
Naturally, these Chinese kits had not been used to accompany every assembling information and I guessed that a similar receiver installed in the case is the same source. I shall find assembling instructions and circuit diagrams. There are selling assembled PCB, only PCB, and set installed in the case. It may be the same design.

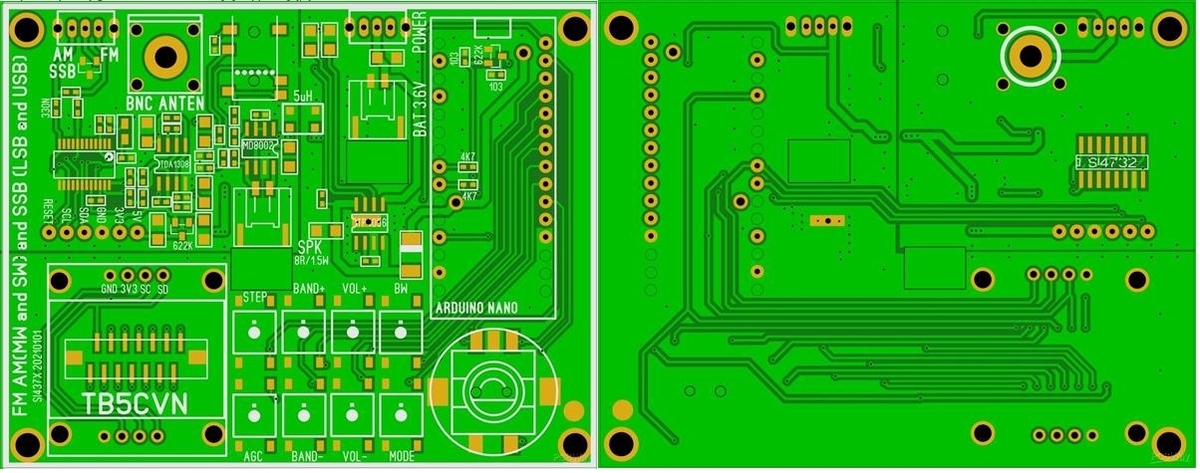

因みにPCB WAYでUSD5で売られている基板はトルコのハムがパターン設計したらしい。
BTW PCB WAY is selling PCB designed by Turkish HAM which is de fact standard of these kits.
そこでWEB情報のケース入り内部基板をのぞいてみると、なるほど、秘密がわかってきました。基板キットでは液晶、タクトスイッチ、ロータリーエンコーダーは基板についています。しかし、ケース入りバージョンでは液晶、タクトスイッチ、ロータリーエンコーダーは別基板に実装され、別基板とメイン基板はリボンコネクタでつないでいます。
I looked at the set installed in the case and found panel PCB of LCD, Switches, and rotary switch is optional on PCB for a panel. The PCBs are connecting with each other via a ribbon cable.

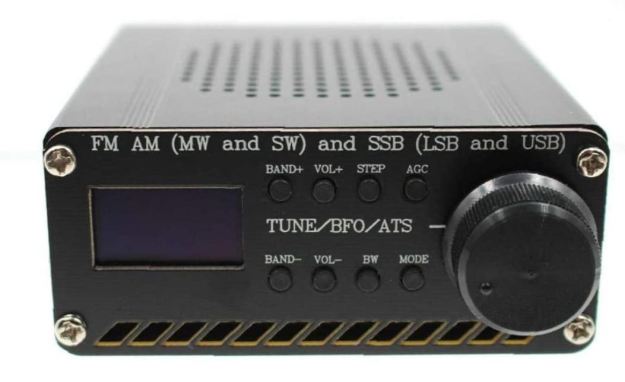

次にどんな仕様かですが、ケース入りの説明図が参考になるようです。ケースの表パネルと裏パネルの表示から仕様と機能と使い方を推定します。
I had referred to the below product for panel description.
8つの押しボタンスイッチとロータリーエンコーダーが付いています。 There are 8 buttons and a rotary encoder switch.
スイッチはパネル印刷のよると次の機能です。 It gives the below function on the panel display.
・BAND切り替え＋ ・BAND切り替え＋ ・音量＋ ・音量＋
・STEP 切り入り替え ・バンド幅切り替え ・AGC切り替え ・MODE切り替え
Band change, volume, step select, bandwidth select, AGC select, mode select.
裏面パネルにはμUSB（Arduino nano経由で電源が供給されバッテリー充電に利用される）、POW-SW、外部電源供給表示LED、ヘッドホンφ3.5端子、アンテナ接続用BNCコネクタ、FM/AM切り替えスイッチがあります。
On the back panel, there are Pow-SW, Power inlet, headphone connector, BNC connector, FM/AM ANT selector.
ケースの内部の状態はYOUTUBEに紹介がありました。
Inside the ATS-20 https://www.youtube.com/watch?v=IJ1KogEZ8lw
I found an inside photo on YOUTUBE.
続く Continue
ソースはPU2CLRさんで、情報はGITHUBにまとめられています。
------------------appendix 2024.02.12-----------------
二年もかかりましたが、Si4732を使い、PU2CLRのライブラリーを利用したエアバンド受信機を設計製作しました。
It took 2 years more to design and make a Si4732 with PU2CLR library air band radio as below.
