中国製エアバンド受信機キット+デジタル局発+SDRのアイデア There is an idea for combininng Chaina aiband receiver kit with SDR

PU2CLRのGITHUB情報をベースにした中国発クローン受信機(Si4732ーA10)が流行っていますね。

Chinese Si4732 receiver clone is coming to be popular. Also there was a project to combine Si4732 with Si5351a.

エアバンドレシーバーキットの作成+追加+改造にSDRを入れてみるアイデアを考えてみました。YOUTUBEを見ているとSi5351a+Si4735で受信範囲を広げるプロジェクトはすでにあるようです。



そこで、以上のアイデアを総合しエアバンドレシーバーキット改造+Si5351aデジタル局発+SDRの構成で受信機をまとめるアイデアが出てきました。

f:id:nobcha23:20210514210215j:plain

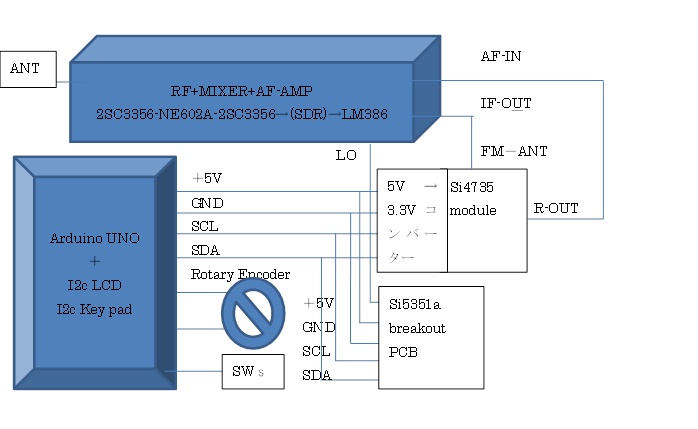

受信機キット+Si5351a局発+Si4735



課題はRFフロントエンド構成、表示どうする、操作スイッチどうする、どんなケースに入れるのかなどです。

Therefore I come to study new combination of receiver kit, Si5351a local oscillator, and Si4735-D60. There are several issues how to configure RF section, how to display, how to operate with swiches, and how to install tiose  into case.



----------------------------------------------------------

その後の進捗ですが、第一ミキサーはTA2003がよさそう。

局発はSi5351aモジュール。

親受信機はSi4732と言う進み具合です。

制御はArduinoで基板コンパクトしたいので、ATmega328PのArduinoローダ付きで進んでいます。

スケッチはロータリーエンコーダーで操作はローテ―ティングアンドクリックです。

nobcha23.hatenadiary.com

nobcha23.hatenadiary.com



‐‐‐‐‐‐‐‐R909-DSP=TA2003+Si5351a+Arduino+Si4732+LM386を開発---

Finally I designed and assembled Si4732 airband radio as below.
